Rollenführungsschuh oder Gleitführungsschuh, welcher Typ gilt
Die kurze Antwort ist, dass ein Aufzugsrollenführungsschuh eignet sich besser für Hochgeschwindigkeits-Personenaufzüge in mittleren bis hohen Gebäuden, während ein Aufzug-Gleitführungsschuh ist die Stundardwahl für Lastenaufzüge und Personenaufzüge mit niedrigerer Geschwindigkeit. Beide gehören zur breiteren Kategorie der Aufzugsführungsschuhtypen, und die richtige Wahl hängt fast ausschließlich von der Kabinengeschwindigkeit, dem Lastmuster und davon ab, wie viel Laufruhe ein Gebäude tatsächlich benötigt.
Ein Führungsschuh sitzt zwischen der Führungsschiene des Aufzugs und der Kabine oder dem Gegengewicht und sorgt dafür, dass sich beide entlang der Schiene streng auf und ab bewegen, ohne dass sie sich während der Fahrt verbiegen, neigen oder schwingen. Diese einzelne Komponente hat einen direkten Einfluss auf den Fahrkomfort, den Schienenverschleiß und darauf, wie viel Wartungsaufwand das Aufzugssystem während seiner Lebensdauer benötigt.
Wie ein Führungsschuh tatsächlich im Schaft funktioniert

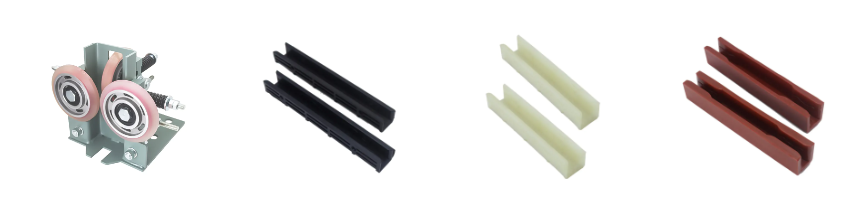

Jeder Führungsschuh, unabhängig vom Typ, besteht aus drei Kernteilen: der Schuhauskleidung, die die Schiene berührt, dem Führungsschienenkörper, auf dem er läuft, und dem Führungsschuhsitz, der die Baugruppe am Fahrkorbrahmen oder Gegengewichtsrahmen befestigt. Bei Gleitkonstruktionen kann der obere Abschnitt auch einen Ölbecher tragen, der Schmiermittel zwischen der Gleitschuhauskleidung und der Schienenoberfläche zuführt, was die Reibung verringert und die Lebensdauer der Auskleidung verlängert.
Kernkomponenten auf einen Blick
- Schuhbelag, die Verschleißfläche, die die Führungsschiene direkt berührt
- Führungsschienenkörper, die vertikale Stahlschiene verläuft durch den Schacht
- Führungsschuhsitz, die Halterung, die den Schuh mit der Kabine oder dem Gegengewicht verbindet
- Ölbecher, vorhanden bei Gleitausführungen, um die Auskleidung und den Schienenkontakt zu schmieren
Sobald diese Teile zusammengebaut und ausgerichtet sind, hält der Führungsschuh den Fahrzeugrahmen auf einen einzigen vertikalen Weg beschränkt, weshalb die Ausrichtungsgenauigkeit beim Einbau ebenso wichtig ist wie die Materialqualität des Schuhs selbst.
Rollenführungsschuhstruktur und wo sie am besten funktioniert
Ein Rollenführungsschuh ersetzt den festen Gleitbelag durch einen Satz rotierender Räder, die entlang der Führungsschienenoberfläche rollen, anstatt darüber zu schleifen. Da der Kontaktpunkt rollt und nicht gleitet, sinkt die Reibung stark, wodurch das Auto mit höheren Geschwindigkeiten fahren kann und spürbar weniger Vibrationen in den Innenraum übertragen werden.
Dieser Rollkontakt ist der Hauptgrund a Hersteller von Rollenführungsschuhen zielt typischerweise auf Personenaufzüge in höheren Gebäuden ab, wo sowohl Geschwindigkeit als auch Fahrqualität zunehmen. Rollenführungsschuhe sind auch bei Modernisierungsprojekten üblich, bei denen ein älterer Aufzug zu einer schnelleren Passagiereinheit aufgerüstet wird, ohne die vorhandene Führungsschiene zu ändern.
| Funktion | Typisches Verhalten |
|---|---|
| Kontakttyp | Rollender Radkontakt entlang der Schienenoberfläche |
| Reibungsgrad | Niedrig, reduziert die Hitzeentwicklung bei höheren Geschwindigkeiten |
| Schmierbedarf | Radlager müssen nur in regelmäßigen Abständen überprüft werden |
| Gemeinsame Einstellung | Personenaufzüge mittlerer bis hoher Höhe |
Gleitführungsschuhstruktur und wo sie am besten funktioniert
Ein Gleitführungsschuh hält eine feste Auskleidung in ständigem Kontakt mit der Schiene, anstatt darüber zu rollen. Dieses Design gibt es in zwei Formen: dem festen Gleitführungsschuh, der eine starre Position an der Schiene hält, und dem elastischen Gleitführungsschuh, der mithilfe eines federbelasteten Mechanismus kleine Schienenunregelmäßigkeiten absorbiert und die auf den Wagen übertragenen Stöße verringert.
Feste Gleitführungsschuhe werden hauptsächlich bei Lastenaufzügen verwendet, bei denen der Abstand auf beiden Seiten des Schuhs gleichbleibend sein sollte und der Spalt zwischen der Auskleidung und der Oberseite der Schiene im Allgemeinen im Bereich von gehalten wird 0,5 bis 2 Millimeter . Dieser enge, gleichmäßige Abstand ist für Frachtanwendungen von größerer Bedeutung, da eine ungleichmäßige Beladung wiederholten seitlichen Druck auf die Führungsschuhbaugruppe ausübt.
Feste versus elastische Gleittypen
- Fester Gleitführungsschuh, starre Montage, typischerweise in Kombination mit Lastenaufzügen
- Elastischer Gleitführungsschuh, federunterstützte Auskleidung, häufig verwendet bei Personenaufzügen mit niedriger Geschwindigkeit
- Beide Arten sind auf einen Ölbecher an der Oberseite des Schuhs angewiesen, um das Futter geschmiert zu halten
- Beide Typen eignen sich für mittelgroße und hohe Gebäude mit niedrigeren Fahrgeschwindigkeiten
Käufer vergleichen a Lieferant von Gleitführungsschuhen Im Gegensatz zu einer rollenbasierten Option stellen Gleittypen in langsameren Systemen in der Regel geringere Wartungskosten dar, da die Auskleidung vorhersehbar verschleißt und die Austauschintervalle im Rahmen der routinemäßigen Wartung leicht zu planen sind.
Vergleich des Geschwindigkeitsbereichs zwischen Rollen- und Gleittypen
Die Geschwindigkeitsfähigkeit ist die deutlichste Trennlinie zwischen den beiden Aufzugsführungsschuhtypen. Die folgende Tabelle zeigt den allgemeinen Geschwindigkeitsbereich, auf den jeder Typ bei Personen- und Lastenaufzugsprojekten üblicherweise abgestimmt ist.
Bei diesen Bereichen handelt es sich eher um allgemeine Branchenmuster als um feste Grenzwerte, da die tatsächliche Obergrenze von der Konstruktion des gesamten Aufzugssystems und nicht nur vom Führungsschuh abhängt. Dennoch erklärt das Muster, warum Rollenführungsschuhe bei Express- und Hochhaus-Personenkraftwagen dominieren, während Gleitschuhe bei Güterzügen und niedrigeren Gebäuden nach wie vor üblich sind.
Unterschiede in der Spieltoleranz zwischen Führungsschuhtypen
Der Abstand zwischen der Schuhverkleidung und der Schiene wirkt sich direkt darauf aus, wie viel seitliche Bewegung ein Auto erfährt. Ein engerer, gleichmäßigerer Abstand reduziert im Allgemeinen Vibrationen, erfordert jedoch eine präzisere Installation und Schienenausrichtung.
Rollenführungsschuhe neigen dazu, mit einem engeren effektiven Spalt zu laufen, da das Rad einen konstanten Rollkontakt mit der Schiene aufrechterhält, während Gleitschuhe mit einem kleinen Arbeitsspiel eingestellt sind, damit sich der Belag während der Fahrt nicht an der Schienenoberfläche festsetzt.
Einführungsmuster von Rollenführungsschuhen in höheren Gebäuden
Da Gebäudehöhen und Aufzugsgeschwindigkeiten bei Neubau- und Modernisierungsprojekten gestiegen sind, hat sich die Nachfrage stetig in Richtung rollenbasierter Systeme für Personenkraftwagen verlagert. Die folgende Linie spiegelt diesen allgemeinen Richtungstrend wider und ist keine feste Statistik.
Diese Verschiebung ist im Wesentlichen auf zwei Faktoren zurückzuführen, die in der gesamten Diskussion in der Aufzugsbranche immer wieder erwähnt werden: steigende Erwartungen an die Fahrruhe in Passagiergebäuden und ein wachsender Anteil an Modernisierungsprojekten, die die Geschwindigkeit der Kabinen erhöhen, ohne das gesamte Schienensystem zu ersetzen.
Leistungsvergleich über wichtige Auswahlfaktoren hinweg
Bei der Wahl zwischen Rollen- und Gleitkonstruktionen kommt es oft auf die Abwägung mehrerer Leistungsfaktoren an und nicht nur auf der Grundlage der Geschwindigkeit. Das folgende Radardiagramm stellt beide Typen im Vergleich zu fünf Faktoren dar, die Käufer häufig bewerten.
Rollenführungsschuhe erzielen im Allgemeinen bessere Ergebnisse bei Geschwindigkeitsfähigkeit, Laufruhe und Geräuschdämmung, während Gleitführungsschuhe bei der Wartungsfreundlichkeit und Lasthandhabung im Güterverkehr tendenziell besser abschneiden, weshalb Lastenaufzüge immer noch stark auf fest verschiebbaren Konstruktionen basieren.
Installationsanforderungen, die sich auf die langfristige Leistung auswirken
Die korrekte Installation bestimmt, ob einer der Führungsschuhtypen über die gesamte Lebensdauer des Aufzugs die vorgesehene Leistung erbringt. Die oberen und unteren Führungsschuhe müssen nach der Montage auf der gleichen vertikalen Linie installiert werden, ohne Schräglage oder Verdrehung zwischen ihnen, und beide müssen mit der Mitte der Sicherheitsbackenbaugruppe ausgerichtet sein.
Bei feststehenden Gleitführungsschuhen, die insbesondere in Lastenaufzügen verwendet werden, sollte der Abstand auf beiden Seiten des Schuhs über die gesamte Verfahrlänge konstant bleiben und der Spalt zwischen der Auskleidung und der Oberseite der Schiene wird im Allgemeinen innerhalb des Bereichs gehalten 0,5 bis 2 Millimeter zuvor beschriebenen Bereich. Wenn dieser Abstand in beide Richtungen falsch eingestellt ist, macht sich das schnell in ungleichmäßiger Abnutzung oder rauerem Fahrverhalten bemerkbar.
Installationskontrollpunkte, die es wert sind, bestätigt zu werden
- Ober- und Unterschuhe auf einer einzigen vertikalen Linie ausgerichtet
- Keine sichtbare Schrägstellung oder Verdrehung des Führungsschuhsitzes
- Ausrichtung zentriert zur Sicherheitsbacke sowohl auf der Kabinen- als auch auf der Gegengewichtsseite
- Gleichmäßiger seitlicher Abstand über den gesamten Schienenverlauf
- Der Ölbehälter ist gefüllt und funktioniert bei Gleitschuhen ordnungsgemäß
Passender Führungsschuhtyp für den Einsatz in Gebäuden und Aufzügen
Die Wahl zwischen einem Aufzug-Rollenführungsschuh und einem Aufzug-Gleitführungsschuh wird einfach, sobald das Gebäudeprofil und die Aufzugsaufgabe klar sind. Die folgende Tabelle fasst die allgemeinen Muster zusammen, denen Käufer und Aufzugsteileteams normalerweise folgen.
| Gebäude- oder Aufzugsprofil | Häufig passender Führungsschuhtyp |
|---|---|
| Hochhaus-Personenaufzug | Rollenführungsschuh |
| Mittelhoher Personenaufzug | Rollenführungsschuh or elastic sliding guide shoe |
| Personenaufzug mit niedriger Geschwindigkeit | Elastischer Gleitführungsschuh |
| Lastenaufzug | Fester Gleitführungsschuh |
| Modernisierung mit Geschwindigkeitssteigerung | Rollenführungsschuh replacement |
Einrichtungsteams, die an einem Projekt zum Austausch von Aufzugsführungsschuhen arbeiten, beginnen oft mit demselben Profilabgleich, bevor sie Muster von einem anfordern Maßgeschneiderter Aufzugsführungsschuh Dabei ist die Abstimmung auf die vorhandenen Schienenbreiten und Schuhauflagemaße ebenso wichtig wie die Abstimmung auf den Führungsschuhtyp selbst.
Erkennen, wann ein Führungsschuh ausgetauscht werden muss
Führungsschuhe verschleißen mit der Zeit und die meisten Aufzugswartungsteams lernen, auf eine Handvoll gleichbleibender Warnzeichen zu achten, anstatt auf einen Totalausfall zu warten. Ungewöhnliche Seitwärtsbewegungen im Auto, ein knirschendes oder quietschendes Geräusch an der Ober- oder Unterseite des Autorahmens und sichtbare Abnutzungsspuren im Schuhbelag sind die häufigsten Frühindikatoren.
Beschaffungsteams, die ein Programm zum Austausch von Aufzugsführungsschuhen abwickeln, verlangen in der Regel vor der Bestellung übereinstimmende Abmessungen sowohl für die Schienenbreite als auch für den Führungsschuhsitz, da selbst ein gut gefertigter Schuh eine schlechte Leistung erbringt, wenn die Passform an der vorhandenen Schiene nicht stimmt. Zusammenarbeit mit einem etablierten Aufzugsführungsschuhfabrik China Eine basierte Lieferbeziehung verkürzt häufig diesen Abgleichsprozess, da Produktionsteams Schienenprofilzeichnungen direkt mit vorhandenen Werkzeugen vergleichen können.
Über Ningbo Yinzhou Fukangda Aufzugsteilefabrik
Die Ningbo Yinzhou Fukangda Elevator Parts Factory wurde 2006 gegründet und befindet sich im Da'ao Industrial Park, Bezirk Yinzhou, Stadt Ningbo, Provinz Zhejiang, China. Das Unternehmen konzentriert sich auf die Forschung, Entwicklung, Produktion und den Vertrieb von Aufzugsteilen und ist sowohl als Hersteller von Aufzugsführungsschuhen als auch als Unternehmen für Aufzugsführungsschienen tätig und bedient nationale und internationale Aufzugslieferketten.

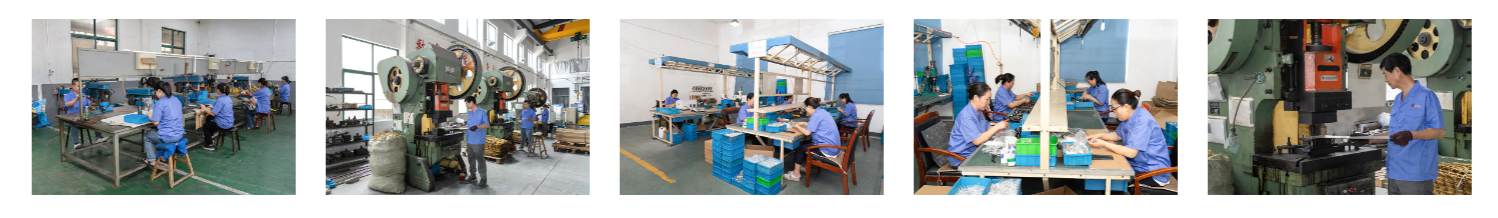

Das Produktionszentrum verfügt über eine Vielzahl fortschrittlicher Hardware- und Kunststoffverarbeitungsgeräte sowie ausgereifte Montagelinien und Prüfverfahren und sorgt so für Präzision, Qualität und stabile Lieferkontinuität bei jeder Produktionscharge. Als OEM-Elevator-Führungsschuh and Hersteller von Aufzugsführungsschuhen in China , Fukangda hat eine langjährige Zusammenarbeit mit anerkannten Aufzugsmarken aufgebaut, die auf dem heimischen Markt tätig sind, einschließlich Beziehungen über die Projektkanäle Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asien-Pazifik, Suzuki und Singlin, was einen guten Ruf widerspiegelt, der über Jahre hinweg durch konsistente Lieferungen in der Aufzugsteilebranche aufgebaut wurde.
Häufig gestellte Fragen
Dabei handelt es sich um eine Gleit- oder Rollvorrichtung, die zwischen der Aufzugskabine oder dem Gegengewicht und der Führungsschiene angebracht ist und die Bewegung auf einen einzigen vertikalen Weg beschränkt.
Es stabilisiert die Kabine oder das Gegengewicht auf der Schiene und verhindert ein Durchbiegen, Kippen oder Schwingen, während sich der Aufzug auf und ab bewegt.
Bei einem typischen Aufbau werden vier Führungsschuhe am Fahrzeugrahmen und vier am Gegengewichtsrahmen verwendet, die jeweils an der oberen und unteren Ecke positioniert sind.
Der Sitz und der Schienenkörper bestehen typischerweise aus Metall, während die Schuhauskleidung häufig aus einem verschleißfesten Material besteht, das die Reibung an der Schiene verringern soll.
Führungsschienen gibt es in verschiedenen standardmäßigen T-förmigen Profilgrößen, wobei die richtige Größe basierend auf dem Fahrzeuggewicht, der Geschwindigkeit und der Schienenspannweite zwischen den Halterungen ausgewählt wird.
Die Schienen werden abschnittsweise an Wandhaltern im Schacht montiert, auf vertikale Ausrichtung überprüft und mit Laschen verbunden, bevor Führungsschuhe montiert werden.
Techniker messen die Schienenbreite, die Ebenheit der Arbeitsfläche und die vertikale Ausrichtung entlang der Welle mithilfe von Messschiebern und Geradheitsprüfungen an mehreren Punkten.
