Gleitführungsschuh für Aufzüge: Typen, Auswahl- und Vergleichsanleitung

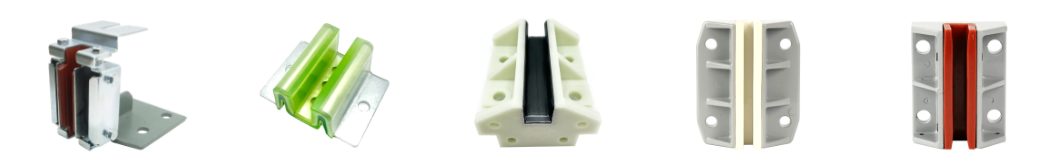

Häufige Typen und Merkmale

Gleitführungsschuhe für Aufzüge werden im Allgemeinen nach der Art und Weise, wie sie Schienenunebenheiten absorbieren, und nach dem an der Kontaktstelle verwendeten Auskleidungsmaterial in Gruppen eingeteilt. Die Wahl zwischen diesen Typen wirkt sich auf den Fahrkomfort, den Geräuschpegel und darauf aus, wie oft die Auskleidung ausgetauscht werden muss. Daher ist das Verständnis der Unterschiede ein praktischer erster Schritt für jeden Käufer von Aufzugsteilen.

Das Linermaterial ist eine der wichtigsten Eigenschaften jedes Typs, da es direkt das Reibungsverhalten, den Geräuschpegel und die Verschleißrate bestimmt. Zu den gängigen Auskleidungsmaterialien gehören Standard-Nylon, in Öl eingebettetes selbstschmierendes Nylon und Polyoxymethylen (POM), die jeweils ein anderes Gleichgewicht zwischen Verschleißfestigkeit, Geräuschdämpfung und Kosteneffizienz bieten. Die Auswahl der richtigen Kombination aus Schuhtyp und Auskleidungsmaterial richtet sich in der Regel nach der Aufzugsgeschwindigkeit, dem Kabinengewicht und dem Schienenzustand, die im folgenden Abschnitt zur Auswahl ausführlicher erläutert werden.

Funktionsprinzip und Struktur

Ein elevator sliding guide shoe works by maintaining continuous contact between a replaceable liner and the guide rail as the car or counterweight travels vertically, constraining lateral movement while allowing free vertical motion. The structure is intentionally simple, which is part of why sliding guide shoes remain a reliable, widely specified component across the elevator industry.

Während des Betriebs umschließt der Schienenkontaktkanal den Kopf der T-förmigen Führungsschiene, wobei die Einlage die Reibung an allen Kontaktflächen während der Bewegung des Wagens aufnimmt. Bei federbelasteten Konstruktionen ermöglicht das Federelement, dass sich die Auskleidung leicht nach innen und außen bewegt und so kleine Schienenfehlausrichtungen ausgleicht, ohne einen harten Stoß auf den Wagenrahmen zu übertragen. Da die Auskleidung die primäre Verschleißkomponente ist, sind ihr Material und ihre Dicke so konzipiert, dass sie eine vorhersehbare, sich allmählich abnutzende Oberfläche bieten, die überprüft und ersetzt werden kann, lange bevor sie die Fahrqualität oder die Integrität des Schienenkontakts beeinträchtigt.

Anwendungsszenarien und Auswahlkriterien

Gleitführungsschuhe für Aufzüge werden in Personenaufzügen, Lastenaufzügen und Gegengewichtsbaugruppen eingesetzt, wobei die richtige Konfiguration in erster Linie von der Nenngeschwindigkeit des Aufzugs, der Kabinenlast und dem Führungsschienenprofil abhängt. Die korrekte Abstimmung dieser Variablen wirkt sich auf die Fahrqualität, den Geräuschpegel und darauf aus, wie oft Wartungsteams den Austausch der Auskleidungen planen müssen.

Die Nenngeschwindigkeit ist im Allgemeinen der einflussreichste Faktor bei der Auswahl von Führungsschuhen, da höhere Geschwindigkeiten sowohl die Häufigkeit von Schienenkontaktereignissen als auch die Empfindlichkeit der Passagiere gegenüber übertragenen Vibrationen erhöhen. Das folgende Donut-Diagramm zeigt eine allgemeine, repräsentative Aufteilung der Orte, an denen Gleitführungsschuhe in Aufzugsanwendungsfällen am häufigsten eingesetzt werden. Dies ist ein nützlicher Kontext bei der Bewertung typischer Nachfragemuster in einem Gebäudeportfolio oder einer Gebäudeflotte.

Bevor Sie sich das Diagramm ansehen, sollten Sie beachten, dass die tatsächlichen Anteile je nach Region, Gebäudetyp und Aufzugsalter variieren. Daher sollten die folgenden Zahlen als allgemeines repräsentatives Muster und nicht als genaue Marktmessung betrachtet werden. Die Tabelle unterteilt die typische Verwendung von Gleitführungsschuhen in vier große Kategorien: Personenaufzüge mit niedriger und mittlerer Geschwindigkeit, Lasten- und Lastenaufzüge, Gegengewichtsbaugruppen in verschiedenen Geschwindigkeitsklassen sowie Modernisierungs- oder Nachrüstungsprojekte. Diese Art der Aufschlüsselung verdeutlicht, warum sich die Auswahlkriterien für Auskleidungsmaterialien zwischen einer Frachtanwendung und einer Passagieranwendung mit höherem Arbeitszyklus so stark unterscheiden.

Das größte Segment in dieser repräsentativen Aufschlüsselung sind Personenaufzüge mit niedriger und mittlerer Geschwindigkeit, was widerspiegelt, wie weit verbreitet Gleitführungsschuhe in Wohn- und Geschäftsgebäuden spezifiziert sind, in denen die Nenngeschwindigkeiten innerhalb des komfortablen Betriebsbereichs für Gleitkontakt bleiben. Lasten- und Lastenaufzüge bilden das nächstgrößere Segment, da bei diesen Anwendungen im Allgemeinen die Haltbarkeit der Last Vorrang vor den sanfteren Fahreigenschaften von Rollenführungsschuhen hat. Gegengewichtsbaugruppen scheinen einen sinnvollen Anteil zu haben, da Gleitführungsschuhe häufig an Gegengewichten verwendet werden, selbst in Aufzügen, in denen die Kabine selbst mit Rollenführungsschuhen aufgerüstet wurde, da der Fahrkomfort des Gegengewichts für die Passagiere weniger wichtig ist. Modernisierungs- und Nachrüstungsprojekte machen einen kleineren, aber stetigen Anteil aus, was den fortlaufenden Austauschzyklus alternder Aufzugsflotten widerspiegelt. Dieses Muster erklärt auch, warum viele Hersteller von Aufzugsteilen eine breite Palette an Halterungsarten beibehalten, da Nachrüstprojekte häufig mit den alten OEM-Montagekonfigurationen mehrerer Originalmarken übereinstimmen müssen. Für Facility Manager, die große Aufzugsportfolios betreuen, ist es häufig hilfreich, diese Art der Nutzungsaufteilung intern zu verfolgen, da dies dabei hilft, vorherzusagen, bei welchen Auskleidungsmaterialien und Halterungstypen das höchste Austauschvolumen zu verzeichnen ist. Zu erkennen, in welches Segment ein bestimmter Aufzug fällt, ist ein praktischer erster Schritt, bevor Sie ein Angebot von einem Hersteller oder Lieferanten von Führungsschuhen anfordern.

Detaillierter Vergleich von Gleit- und Rollenführungsschuhen

Sowohl Gleitführungsschuhe als auch Rollenführungsschuhe halten die Aufzugskabine an der Führungsschiene ausgerichtet, unterscheiden sich jedoch erheblich in der Mechanik, den Fahreigenschaften und dem Wartungsprofil. Das Verständnis dieser Unterschiede hilft Käufern, die Angabe des falschen Komponententyps für die Nenngeschwindigkeit und den Arbeitszyklus eines bestimmten Aufzugs zu vermeiden.

Das Linermaterial ist der andere wichtige Vergleichspunkt innerhalb der Gleitführungsschuhe selbst, da unterschiedliche Polymerliner eine unterschiedliche Verschleißlebensdauer unter ähnlichen Betriebsbedingungen bieten. Das folgende gestapelte Säulendiagramm vergleicht den relativen Betriebsbeitrag von drei gängigen Auskleidungsmaterialien für zwei Betriebsfaktoren: Verschleißfestigkeit und Geräuschdämpfungsleistung, und bietet einen kombinierten Überblick darüber, wie jedes Material diese beiden Eigenschaften in Einklang bringt.

Bevor Sie sich das Diagramm ansehen, beachten Sie, dass die tatsächliche Verschleißlebensdauer und der Geräuschpegel stark vom Schienenzustand, den Schmierpraktiken und dem Arbeitszyklus des Aufzugs abhängen. Die angezeigten Werte stellen daher allgemeine relative Vergleiche und keine festen Garantien für eine beliebige Installation dar. Die drei verglichenen Materialien sind Standard-Nylon, in Öl eingebettetes selbstschmierendes Nylon und POM. Jede Säule ist in zwei gestapelte Segmente unterteilt, die einen relativen Beitrag zur Verschleißfestigkeit und einen relativen Beitrag zur Geräuschdämpfung darstellen, sodass die gesamte Säulenhöhe die relative Gesamtleistung beider Faktoren zusammen widerspiegelt.

Das Diagramm zeigt einen klaren Fortschritt von Standard-Nylon über öleingebettetes Nylon bis hin zu POM, wobei die Gesamtsäulenhöhe sowohl bei der Verschleißfestigkeit als auch bei der Geräuschdämpfung mit zunehmender Spezialisierung der Materialien zunimmt. Standard-Nylon bietet in der Regel das grundlegendste Leistungsprofil unter den dreien, weshalb es weiterhin häufig in Fracht- und Anwendungen mit geringerer Auslastung eingesetzt wird, bei denen die Kosteneffizienz der Komponenten den Vorteil einer längeren Lebensdauer der Auskleidung überwiegt. In Öl eingebettetes, selbstschmierendes Nylon weist eine deutliche Steigerung der Verschleißfestigkeit auf, da das eingebettete Schmiermittel die Oberflächenreibung am Kontaktpunkt verringert, was auch zu einer moderaten Verbesserung der Geräuschdämpfung beiträgt. POM zeigt in diesem Vergleich die stärkste kombinierte Leistung, hauptsächlich aufgrund seiner höheren Eigensteifigkeit und Dimensionsstabilität, die dazu beiträgt, über einen längeren Wartungsintervall hinweg eine konsistente Kontaktgeometrie mit der Schiene aufrechtzuerhalten. Dieser Fortschritt verdeutlicht, warum bei Aufzugsmodernisierungsprojekten und Personenaufzügen mit höherer Auslastung häufig POM- oder in Öl eingebettete Nylonauskleidungen anstelle von Standardnylon eingesetzt werden, obwohl Standardnylon für Anwendungen mit geringerer Nachfrage nach wie vor eine vernünftige Wahl ist. Es ist zu beachten, dass die Geräuschdämpfungsleistung auch von der Federkalibrierung und Schienenausrichtung und nicht nur vom Material der Auskleidung beeinflusst wird. Daher sollte die Auswahl der Auskleidung zusammen mit den richtigen Installations- und Einstellungspraktiken in Betracht gezogen werden. Wartungsteams, die Auskleidungsoptionen vergleichen, sollten Hersteller um Rat bezüglich der erwarteten Verschleißlebensdauer für ihre spezifische Aufzugsgeschwindigkeit und ihren Arbeitszyklus bitten, anstatt sich ausschließlich auf allgemeine Materialvergleiche wie den hier gezeigten zu verlassen. Da der Austausch der Auskleidung eine routinemäßige Wartungsaufgabe ist, verwenden viele Käufer standardmäßig ein einziges Auskleidungsmaterial für ihre gesamte Flotte, um die Bestands- und Austauschplanung zu vereinfachen.

Branchentrends bei der Kompatibilität von Führungsschuhen und Schienengeschwindigkeiten

Da die Nenngeschwindigkeiten von Aufzügen bei Neuinstallationen im Allgemeinen steigen, ist die Beziehung zwischen Führungsschuhtyp und Schienengeschwindigkeit zu einem immer wichtigeren Bestandteil der Spezifikationsdiskussionen geworden. Das nachstehende Streudiagramm bietet eine allgemeine, anschauliche Darstellung der Tendenz, wie sich die Nutzung von Gleit- und Rollenführungsschuhen über einen Bereich von Nenngeschwindigkeiten von Aufzügen verteilt, basierend auf allgemeinen Branchenbeobachtungen und nicht auf einem bestimmten gemessenen Datensatz.

Bevor Sie sich die Tabelle ansehen, sollten Sie betonen, dass individuelle Bauanforderungen, Schienenqualität und Erwartungen an den Fahrkomfort ein bestimmtes Projekt zu einem der beiden Führungsschuhtypen außerhalb dieses allgemeinen Musters führen können. Jeder Punkt im Diagramm stellt ein allgemeines Anwendungsbeispiel dar, das mit der Nenngeschwindigkeit auf der horizontalen Achse und der relativen Fahranforderungspriorität auf der vertikalen Achse aufgetragen ist, um zu veranschaulichen, wo Anwendungen mit Gleitführungsschuhen im Vergleich zu Anwendungen mit Rollenführungsschuhen tendenziell häufen.

Das Streumuster zeigt Anwendungen mit Gleitführungsschuhen im helleren Farbton, die sich in Richtung des Bereichs mit niedrigerer Geschwindigkeit und niedrigerer Fahrkomfortpriorität des Diagramms konzentrieren, während Anwendungen mit Rollenführungsschuhen im dunkleren Farbton in Richtung des Bereichs mit höherer Geschwindigkeit und höherer Fahrkomfortpriorität gruppiert sind. Diese Häufung spiegelt das allgemeine Branchenmuster wider, bei dem der Gleitkontakt bei niedrigeren Geschwindigkeiten völlig ausreichend bleibt, da reibungsbedingte Vibrationen und Wärmeentwicklung in einem beherrschbaren Bereich bleiben. Mit steigender Nenngeschwindigkeit steigen in der Regel auch die Erwartungen an den Fahrkomfort, insbesondere in Gewerbe- und Hochhaus-Passagiergebäuden, wodurch sich die Spezifikationspräferenz hin zu Rollenführungsschuhen verlagert, die reibungsbedingte Vibrationen bei höheren Fahrgeschwindigkeiten reduzieren. In der Mitte des Diagramms gibt es eine sichtbare Übergangszone, in der beide Führungsschuhtypen erscheinen. Dies spiegelt reale Projekte wider, bei denen die Geschwindigkeit allein nicht ausschlaggebend für die Wahl ist, da auch Faktoren wie Schienenqualität, Gebäudenutzungsmuster und Modernisierungsbudget eine Rolle spielen. Diese Übergangszone ist eine wichtige Erkenntnis für Spezifikationsteams, da sie zeigt, dass mittelschnelle Aufzüge nicht automatisch auf einen Führungsschuhtyp beschränkt sind und anhand einer Kombination von Faktoren und nicht nur anhand der Geschwindigkeit bewertet werden sollten. Dies erklärt auch, warum einige Aufzugshersteller und Modernisierungsunternehmen weiterhin gut konzipierte Gleitführungsschuhe, einschließlich federbelasteter Ausführungen und Ausführungen mit Verbundauskleidung, spezifizieren, selbst bei Geschwindigkeiten, bei denen Rollenführungsschuhe üblich sind, insbesondere wenn Kosteneffizienz und mechanische Einfachheit Priorität haben. Für Käufer, die Aufzugsflotten mit unterschiedlichen Geschwindigkeiten verwalten, ist dieses Muster ein nützlicher Ausgangspunkt für die Gruppierung von Einheiten nach wahrscheinlichem Führungsschuhtyp, bevor Angebote von einem Hersteller oder Lieferanten von Gleitführungsschuhen für Aufzüge eingeholt werden.

Diese Art der anwendungsbezogenen Abstimmung profitiert von einem Hersteller mit umfassender praktischer Erfahrung über mehrere Aufzugsmarken und Geschwindigkeitsklassen hinweg. Die 2006 gegründete Ningbo Yinzhou Fukangda Elevator Parts Factory mit Sitz im Industriepark Da'ao, Bezirk Yinzhou, Stadt Ningbo, Provinz Zhejiang, ist ein Hersteller und eine Fabrik für Aufzugsteile, die auf Forschung, Entwicklung, Produktion und Vertrieb von Aufzugskomponenten, einschließlich Gleitführungsschuhen, spezialisiert ist. Das Produktionszentrum des Unternehmens betreibt eine Reihe von Hardware- und Kunststoffverarbeitungsgeräten sowie ausgereifte Montagelinien und Inspektionsverfahren und sorgt so für gleichbleibende Präzision und Qualität im gesamten Angebot. Im Laufe seiner Betriebsgeschichte hat das Unternehmen Erfahrungen in der Zusammenarbeit mit etablierten Aufzugsmarken wie Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific und Suzuki gesammelt, was eine umfassende Vertrautheit mit den Halterungskonfigurationen und Schienenprofilen widerspiegelt, die in verschiedenen Aufzugssystemen verwendet werden, was insbesondere für Modernisierungs- und Nachrüstungsprojekte mit Aufzugsflotten verschiedener Marken relevant ist.

Wartungsanleitung für einen langfristig zuverlässigen Betrieb

Regelmäßige Inspektionen und der rechtzeitige Austausch der Auskleidung sorgen dafür, dass die Gleitführungsschuhe über die gesamte Lebensdauer eines Aufzugs hinweg konstant funktionieren. Da die Laufbuchse als Verschleißkomponente konzipiert ist, ist ein strukturierter Inspektionsplan im Allgemeinen effektiver, als erst auf spürbare Fahrqualitätsprobleme zu warten, bevor Maßnahmen ergriffen werden.

1. Überprüfen Sie regelmäßig die Dicke der Auskleidung und den Oberflächenzustand und achten Sie auf ungleichmäßige Abnutzung, die auf eine falsche Schienenausrichtung oder einen übermäßigen Federdruck hinweisen kann.
2. Stellen Sie sicher, dass die Schienenschmierung gemäß den Betriebsanforderungen des Aufzugs angewendet und aufrechterhalten wird, da eine unzureichende Schmierung den Verschleiß der Gleitschuhe an Gleitschuhen beschleunigt.
3. Überprüfen Sie die Federspannung und das Spiel der federbelasteten Schuhe, um sicherzustellen, dass sie innerhalb des vom Hersteller angegebenen Einstellbereichs bleiben.
4. Achten Sie auf ungewöhnliche Geräusche oder Vibrationen während des Betriebs, die häufig auf Verschleiß der Auskleidung, eine falsche Ausrichtung der Schiene oder eine lockere Montagehalterung hinweisen, bevor weitere sichtbare Symptome auftreten.
5. Stellen Sie sicher, dass die Schrauben der Montagehalterung weiterhin mit dem richtigen Drehmoment angezogen sind, da Vibrationen im Laufe der Zeit dazu führen können, dass sich die Befestigungselemente an den Führungsschuhen des Fahrzeugs und des Gegengewichts allmählich lösen.
6. Ersetzen Sie die Auskleidungen proaktiv, sobald der Verschleiß die vom Hersteller empfohlene Mindestdicke erreicht, anstatt zu warten, bis der Schienenkontakt beeinträchtigt ist.

Durch die Führung eines einfachen Inspektionsprotokolls, das die Dickenmessungen der Auskleidung über einen längeren Zeitraum aufzeichnet, ist es einfacher, den Zeitpunkt des Austauschs vorherzusagen und den Ersatzteilbestand zu planen, anstatt auf unerwarteten Verschleiß zu reagieren. Da der Austausch der Laufbuchse im Vergleich zur Wartung von Rollenführungsschuhlagern typischerweise eine Routineaufgabe mit geringer Komplexität ist, behandeln ihn viele Wartungsteams als Teil eines regelmäßigen Standardwartungsbesuchs. Die Zusammenarbeit mit einem Hersteller von Gleitführungsschuhen für Aufzüge, der eine gleichbleibende Produktqualität und leicht verfügbare Ersatzauskleidungen bietet, trägt dazu bei, die Zeit, die Aufzüge während der routinemäßigen Wartung außer Betrieb sind, zu minimieren.
