Rolltreppenrollen (oft als „Stufenrollen“ oder „Laufrollen“ bezeichnet) sind entscheidende Betriebskomponenten im gesamten Rolltreppensystem. Ihre Rolle geht weit über das bloße „Rollen“ hinaus und wirkt sich direkt auf den reibungslosen Betrieb der Rolltreppe, den Fahrgastkomfort und die Sicherheit aus.
Die wichtigsten spezifischen Funktionen von Rolltreppenrollen sind wie folgt:
1. Unterstützung und Lastaufnahme
Dies ist die grundlegendste Funktion. Die Rolltreppenrollen tragen direkt das gesamte Gewicht jeder Stufe sowie die darauf befindlichen Passagiere und Güter. Sie übertragen diese Last auf die Führungsschienen und verteilen sie letztendlich auf die Hauptstruktur der Rolltreppe.
2. Führung und Richtung
Die Rollen rollen nicht auf einer ebenen Fläche, sondern entlang voreingestellter Führungsschienen. Diese Führungsschienen bestimmen den Verlauf der Stufen:
Oberer Bereich (Einstiegs-/Ausstiegsbereich): Die Rollen führen die Stufen so, dass sie eben bleiben, und erleichtern so den Fahrgästen ein reibungsloses Ein- und Aussteigen.
Steigungsabschnitt: Die Rollen laufen entlang geneigter Führungsschienen und bilden die Rampe der Rolltreppe.
Unterer Bereich: Behält auch eine ebene Position bei.
Rotierender Abschnitt: Oben und unten an der Rolltreppe laufen Rollen entlang komplex gekrümmter Führungsschienen und vollenden die zyklische Drehung der Stufen.
Ohne die präzise Führung der Rollen können die Stufen keine stabile, umlaufende „Treppe“ bilden.
3. Gewährleistung eines reibungslosen Betriebs und einer Vibrationsreduzierung
Hochwertige Rolltreppenrollen bestehen typischerweise aus technischen Kunststoffen wie Nylon und Polyurethan und enthalten Präzisionslager. Diese Struktur dient der Reduzierung von Vibrationen und Geräuschen.
Vibrationsreduzierung: Wenn Stufen über Führungsschienenstöße oder leichte Unebenheiten laufen, absorbiert der elastische Außenring der Rollen den Aufprall und verhindert so starke Stöße.
Geräuschreduzierung: Sie reduzieren effektiv Geräusche, die durch direkten Metall-zu-Metall-Kontakt und Kollisionen entstehen, und sorgen so für einen leisen Fahrtreppenbetrieb.
4. Stufenniveau beibehalten
Dies wird durch die koordinierte Arbeit der Haupträder und Hilfsräder (oder Achsräder) erreicht. Die Haupträder befinden sich normalerweise an der Stufenkette und sind für die primäre Traktion und Lastaufnahme verantwortlich. während die Hilfsräder auf beiden Seiten der Stufen montiert sind.
Die Hilfsrollen laufen auf speziellen Führungsschienen. Ihre Hauptfunktion bei geneigten Abschnitten besteht darin, durch die geometrische Gestaltung der Führungsschienen die Ebenheit der Stufen zu erzwingen. Dadurch wird sichergestellt, dass die Füße der Passagiere fest auf den Stufen stehen und ein Kippen mit dem Winkel verhindert wird.
5. Auswirkungen auf den Fahrkomfort
Das Endergebnis all dieser Funktionen ist der Fahrkomfort. Stark abgenutzte, beschädigte oder schlecht geschmierte Rollen können Folgendes verursachen:
Starke Vibrationen und Stöße
Extreme Reibung und Geräusche (ein „rumpelndes“ Geräusch)
Schrittzittern oder Instabilität
6. Häufige Arten und Standorte von Walzen
Normalerweise verfügt eine einzelne Stufe über mehrere Rollensätze:

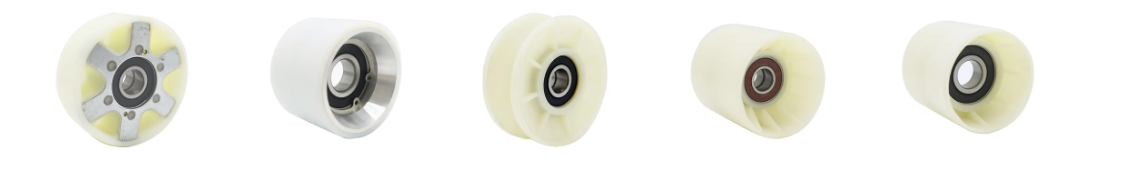

Hauptrolle/Traktionsrolle: Ein großes Rad, das auf der Achse der Stufenkette montiert ist und als Hauptrad die Stufe antreibt.
Hilfsrollen/Achsrollen: Kleine Räder, die an den Seiten der Stufe montiert sind und in erster Linie für die Führung und Aufrechterhaltung der Ebenheit der Stufe verantwortlich sind.
Anti-Abweichungsrollen: Manchmal werden zusätzliche seitliche Führungsrollen installiert, um zu verhindern, dass sich die Stufe während des Betriebs nach links oder rechts verschiebt.
