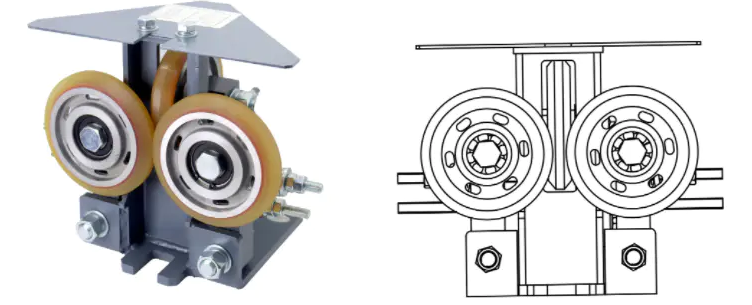

1. Vier Kerntechnologien von Rollenführungsschuhe
Präzisionslagerdesign: Reduziert den Rollwiderstand
Zweireihige Schrägkugellager: Hält radialen und axialen Belastungen stand und gewährleistet eine schnelle Rollenrotation ohne Blockierung
Einstellung der Vorspannung: Ein Feder- oder Hydraulikmechanismus sorgt für einen konstanten Kontakt zwischen der Rolle und der Führungsschiene und verhindert so ein Springen.
Rollen aus Polymermaterial: Gleicht Stoßdämpfung und Verschleißfestigkeit aus
Rollen aus Polyurethan (PU): Hochelastisch und verschleißfest, absorbieren Mikrovibrationen, die durch Unebenheiten der Führungsschiene entstehen.
Nylon-Verbundrollen: Geeignet für Hochgeschwindigkeitsaufzüge (>2,5 m/s), mit hoher Verformungsbeständigkeit.
Dynamische selbstausrichtende Struktur: Nimmt die Durchbiegung der Führungsschiene auf
Schwimmende Montage: Ermöglicht der Rolle die Anpassung an Installationsfehler der Führungsschiene innerhalb eines Bereichs von ±3°.
Elastisches Stützsystem: Gummipolster oder Federn dämpfen vorübergehende Aufprallkräfte (z. B. bei einem Notstopp).
Innovation in der Schmiertechnik: Wartungsfrei und langlebig
Selbstschmierende Lager: Hergestellt aus Graphit oder PTFE, ist keine externe Schmierung erforderlich.
Versiegeltes Design: Staub- und wasserabweisend, wodurch verhindert wird, dass Verunreinigungen in die Walzen gelangen und die Leistung beeinträchtigen.
2. Häufige Probleme und Lösungen mit Führungsschuhen für Aufzugsrollen (Wartungsleitfaden)
Ungewöhnlicher Rollenverschleiß
- Ungleichmäßiger Verschleiß der Rollenoberfläche
Mögliche Ursachen:
Abweichung bei der Installation der Führungsschiene (horizontale/vertikale Toleranz überschritten)
Ungleichmäßige Beladung des Fahrzeugs führt zu übermäßiger Krafteinwirkung auf einer Seite
Ungeeignetes Rollenmaterial (unzureichende Härte oder Verschleiß)
Lösung:
Überprüfen Sie die Geradheit der Führungsschiene: Verwenden Sie ein Laserausrichtungswerkzeug, um sicherzustellen, dass die Abweichung weniger als 0,5 mm/m beträgt.
Passen Sie die Fahrzeugbalance an: Überprüfen Sie die Konfiguration des Gegengewichts, um eine gleichmäßige Lastverteilung sicherzustellen.
Verschleißstarke Rollen ersetzen: Wählen Sie Polyurethan (PU) oder Nylon-Verbundwerkstoffe (empfohlene Shore-Härte 75A–85A).
- Vorzeitige Risse oder Verformung der Walze
Mögliche Ursachen:
Überlastung (mehr als 150 % der Nennlast)
Zu hohe Umgebungstemperatur (>60°C) führt zum Erweichen der PU-Walze
Chemische Korrosion (z. B. starke Säuren oder Laugen in Reinigungsmitteln)
Lösung:
Installieren Sie eine Überlastschutzvorrichtung: Verknüpfen Sie das Aufzugssteuerungssystem, um den Überlastbetrieb zu begrenzen.
Ersetzen Sie Hochtemperaturwalzen: Wählen Sie Nylon- oder PTFE-Verbundwerkstoffe (geeignet für -30 °C bis 120 °C).
Vermeiden Sie chemischen Kontakt: Verwenden Sie zum Reinigen ein neutrales Lösungsmittel (z. B. Alkohol).
Ungewöhnliche Betriebsgeräusche
- Ein „knarrendes“ Geräusch beim Rollen
Mögliche Ursachen:
Mangel an Lageröl oder Eindringen von Staub
Abgenutzter Rollenbolzen führt zu erhöhtem Spiel
Harte Partikel (wie Sand und Kies) auf der Führungsschienenoberfläche
Lösung:
Reinigen und schmieren Sie die Lager: Verwenden Sie Hochtemperaturfett (z. B. Fett auf Lithiumbasis). Abgedichtete Lager sollten sofort ausgetauscht werden.
Austausch des Stifts: Überprüfen Sie den Stiftdurchmesser auf Verschleiß (>0,2 mm erfordert einen Austausch). Reinigen Sie die Führungsschienen: Polieren Sie die Kontaktfläche der Führungsschienen mit feinem Schleifpapier, um Verunreinigungen zu entfernen.
- Hochfrequente „summende“ Vibration
Mögliche Ursachen:
Fehler beim dynamischen Auswuchten der Walze (z. B. interner Lagerschaden)
Resonanz zwischen der Betriebsgeschwindigkeit des Aufzugs und der Eigenfrequenz der Rolle
Lösung:
Ersetzen Sie die Rollenbaugruppe: Bevorzugen Sie Originalteile (dynamische Auswuchtgenauigkeit ≤ 0,5 g·cm).
Passen Sie die Betriebskurve des Aufzugs an: Verwenden Sie den Wechselrichter, um die Beschleunigung zu reduzieren und das Resonanzfrequenzband zu vermeiden.
Führungsschuh blockiert
- Langsame Rollenrotation
Mögliche Ursachen:
Lagerkorrosion (verursacht durch feuchte Umgebung)
Unzureichender Abstand zwischen Laufrolle und Führungsschiene (unsachgemäße Montage)
Lösung:
Edelstahllager austauschen: Geeignet für Umgebungen mit hoher Luftfeuchtigkeit (z. B. Aufzüge in Tiefgaragen).
Stellen Sie das Führungsschuhspiel ein: Verwenden Sie zum Messen eine Fühlerlehre. ein Abstand von 0,5–1 mm pro Seite wird empfohlen (siehe Herstellerstandards).
Andere systemische Fehler
- Der Führungsschuh ist vollständig ausgelenkt oder locker.
Mögliche Ursachen:
Lockere Befestigungsschrauben (aufgrund von Vibrationen)
Verformte Führungsschuhhalterung (aufgrund äußerer Einwirkung)
Lösung:
Ziehen Sie die Schrauben fest und bringen Sie eine Anti-Lockerungs-Dichtung an: Verwenden Sie einen Drehmomentschlüssel (mit dem vom Hersteller angegebenen Drehmoment festziehen).
Richten Sie die Halterung aus oder ersetzen Sie sie: Überprüfen Sie die Ebenheit der Halterung mit einer Wasserwaage (Fehler <1 mm/m).
3. Häufig gestellte Fragen (FAQ) zu Rollenführungsschuhen für Aufzüge
- Wie kann ich feststellen, ob eine Walze ausgetauscht werden muss?
Ersatzkriterien:
Verschleiß: Verringerung des Rollendurchmessers > 2 mm (gemessen mit einem Messschieber).
Oberflächenrisse: Sichtbare Risse oder Abblättern.
Ungewöhnliche Geräusche/Vibrationen: Spürbares Knarren oder Zittern während des Betriebs.
- Müssen Rollenführungsschuhe geschmiert werden?
Die meisten tun es nicht:
Moderne Rollenführungsschuhe verwenden selbstschmierende Lager (z. B. mit Graphit gefülltes PTFE).
Ausnahmen: Ältere Modelle oder besondere Umgebungen (hohe Temperaturen) erfordern möglicherweise eine geringe Menge Hochtemperaturfett.
- Warum verschleißen Rollen vorzeitig?
Häufige Ursachen:
Abweichung bei der Montage der Führungsschiene (> 1mm/m).
Chronisch unausgeglichene Beladung des Autos (z. B. schwere Gegenstände werden immer auf einer Seite abgelegt).
Verwendung minderwertiger Walzen (Härte entspricht nicht der Norm).
- Sind Rollenführungsschuhe für Hochgeschwindigkeitsaufzüge geeignet? Anwendbarkeit:
Niedriggeschwindigkeitsaufzüge (≤1,75 m/s): Gewöhnliche PU-Rollen sind ausreichend.
Hochgeschwindigkeitsaufzüge (≥2,5 m/s): Es sind Nylon-Verbundrollen mit Präzisionslagern erforderlich.
- Wie kann ich den Lärm von Rollenführungsschuhen reduzieren?
Lärmminderungsmaßnahmen:
Wählen Sie Führungsschuhhalterungen mit elastischen Polstern (schwingungsdämpfende Ausführung).
Auf glatte Führungsschienenstöße achten (Übergangsbereich polieren).
Silentlager ersetzen.
